フロントカウル分解

先日の金曜日、関東を襲った大雨でまたも不具合が発生しました(´Д`;)ヾ
今度はライトインジゲータがボンヤリ点灯する始末

まったく手間のかかるヤツです。
(手間かかるようにしたのは自分なんですが…)


ライトスイッチを付けた際、点け忘れ防止として
リレーを介してインジゲータを増設しているのですが

(オーバーヒートしてる訳じゃないですよ…。キルスイッチONなだけです)
ライトONでも微妙に光っちゃってます。



どうせ乾けば直るんでしょうけど、原因が分かってて放置するのも気分悪いです。
キーレスターンリレーの時もそうでしたが、この症状の場合
十中八九リレーの絶縁不良が原因です。
幸い手持ちでリレーがあったのでサクっと交換します。



ついでなんでフロントカウルの分解手順も紹介してしまおうと。

※手順において、画像は左右のどちらか片方しか撮っていませんが
原則左右対称の作業です。ビスやリベットの外し忘れには細心の注意を払って下さい。


まずはメーター下のパネルを外します。


ツメ4箇所で止まってるだけなので工具は特に必要ありません。己の手のみです。
エイヤっと引き抜けばバキっと外れます。

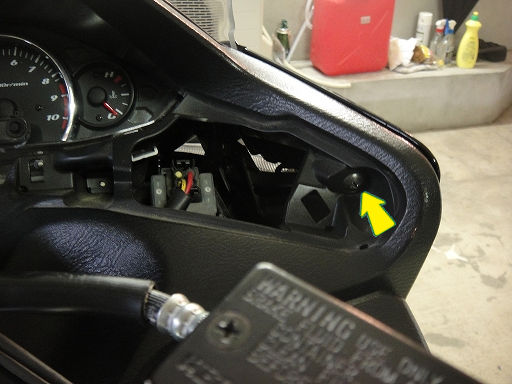

先ほど外したメーターパネルの内側にビスが左右1本づつ止まっているので外します。

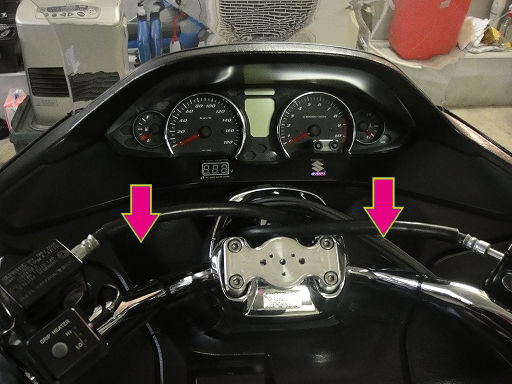

次にフロントレッグシールドを矢印方向へ引き抜き取り外します。
(スクリーン下にいるブーメランみたいな形状のヤツです)

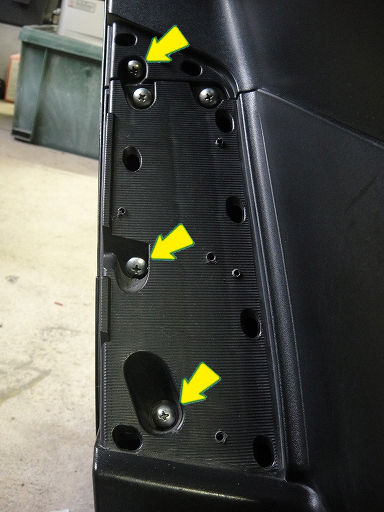

左右フロントステップのゴムマットを剥がし、ビス3本(左右共)を外します。

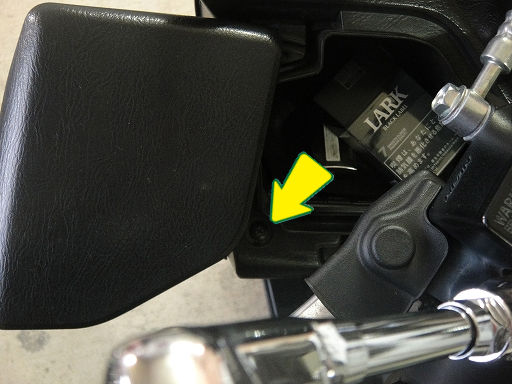

左右グローブボックスのフタを全開にし、端にいるビスを外します。


本当はマイルドセブン(スーパーライト)なんですが…
例のアレで入手困難になり仕方なくラークにしてます。

って全然どーでも良いハナシですね(´Д`;)ヾ

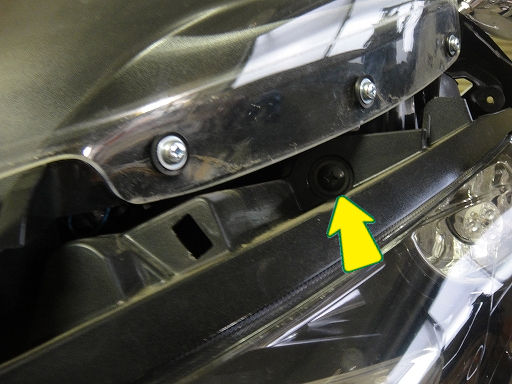

左右ヘッドライト上のボルトを外します。





ちなみにこのボルト、身の丈程さんが落としたと言っていたボルトに似ているような…?
(勝手にリンク貼ってしまいました。マズかったら言って下さい)

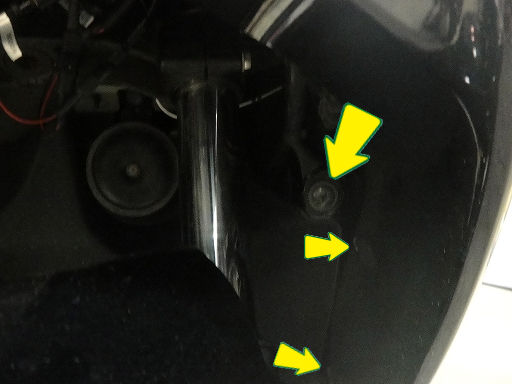

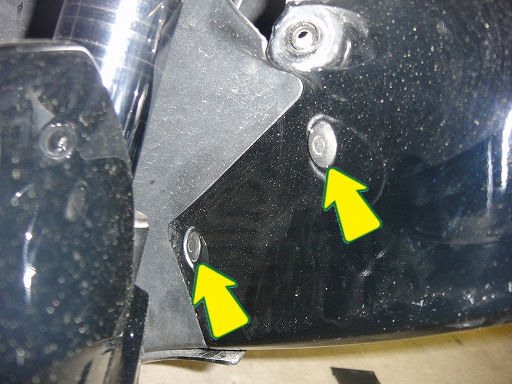

フロントフェンダー上あたりに居るビス及びプッシュリベット(2箇所)を外します。



プッシュリベット位置の詳細です。

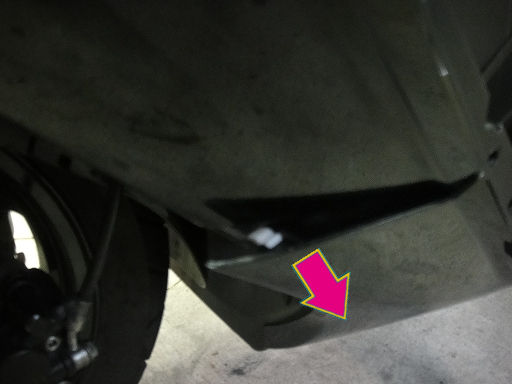

左右サイドロアカウルのツメを1箇所づつ外しておきます。



これでフロントカウルを引き抜く準備が完了です。

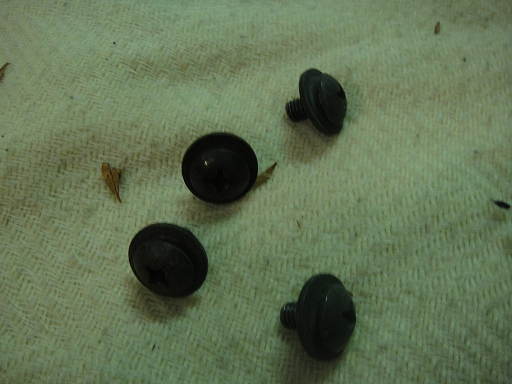

ここまでのビス等を左右全て外している事を確認して下さい。
全て外したからといって、その途端にゴトっと外れるワケではありません。
まだツメでかろうじて止まっている状態です。

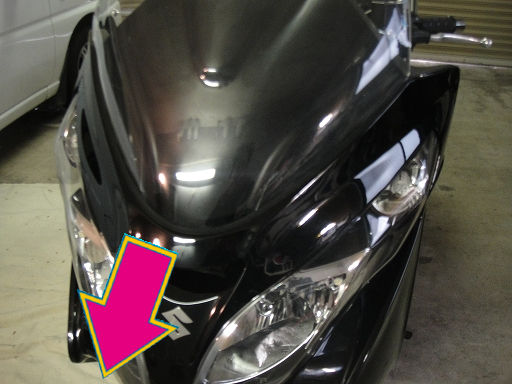

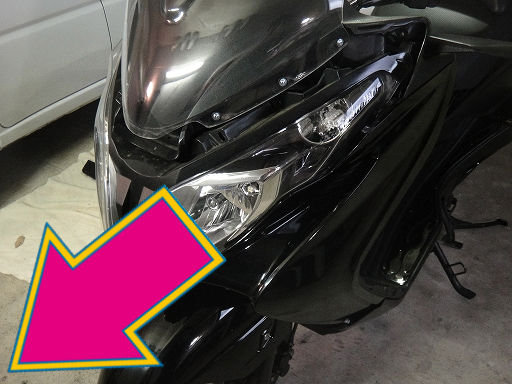

矢印方向へフロントカウルを少しズラします。
カウルが少し外れたらウィンカーとポジションをソケットごと捻って外し
ヘッドライトのH4カプラも外しておきます。

配線を外したのを確認してカウルを完全に引き抜きます。

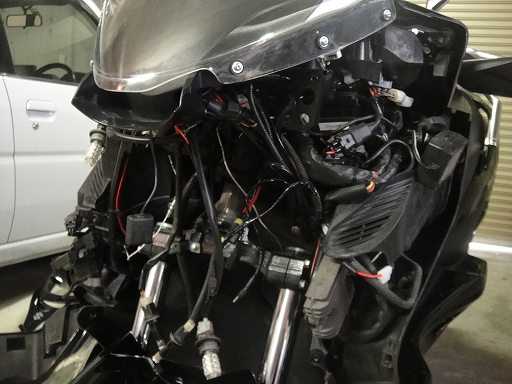

相変わらず詰め込みすぎて汚ぇ配線取り回しだな…(´Д⊂


ちなみにHIDのバラストは無理やりココに2個突っ込んでます。


ん?遠めだとよく分かりませんね…

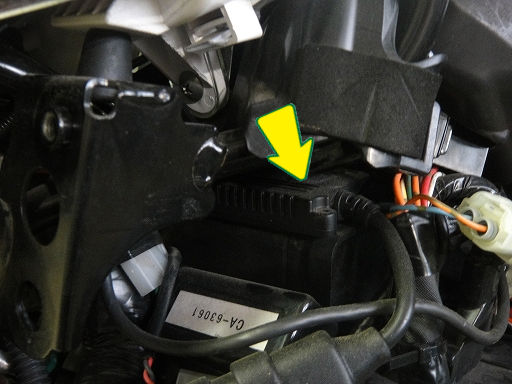

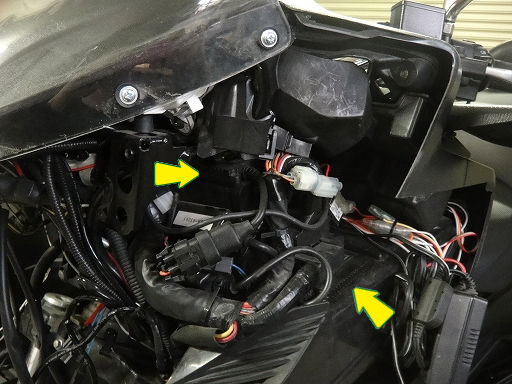

※キーレスコントローラユニットとフロントボックスの間

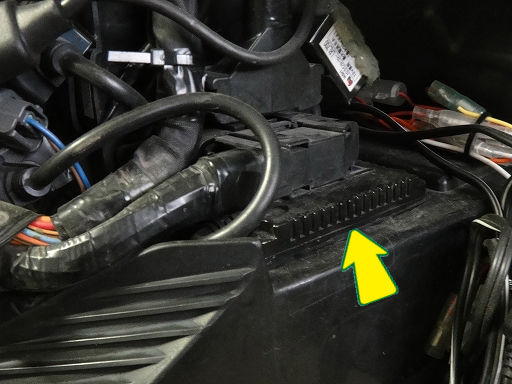

※キーレスコントローラユニットとヒューズボックスの間

バラストのノイズがキーレスに悪さしたりすんのかな〜とか思いましたが
今のところ特に問題は起きてないです。

薄型(13mm以下)のバラストならこういうスキマにも入り
設置の自由度が広がりますのでオススメです。






本題に話を戻します(´Д`;)ヾ

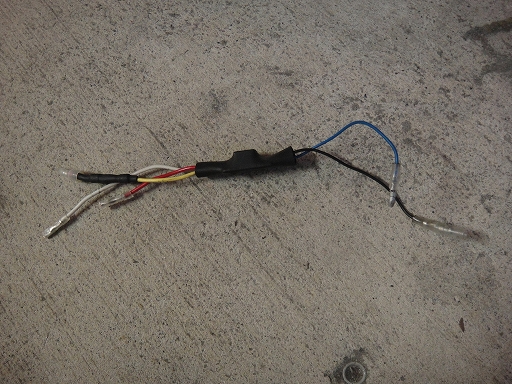

腐ったリレーです。コイツが諸悪の根源です。

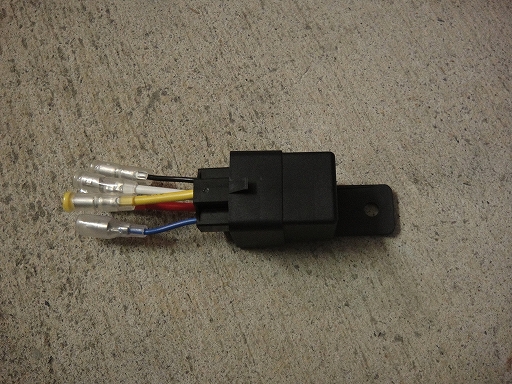

手持ちのリレーと交換します。


30A対応なのでLED1個光らすだけじゃ完全にオーバースペックですw
でもB接点リレーはこれしか無かったので仕方ありません。


雨対策として配線を長めにとり、フロントボックス上部までリレーを引っ張り込んでおきました。



もう雨に降られる度にナニか起こるんじゃないかと心配です…


スポンサーサイト



カウル分解時に苛立つコイツ

かなりどーでも良いネタなんですが…




スカイウェイブの配線やらをイジる時、
フロントカウルやメーターパネルを外す必要がありますが
何度も何度もバラしているとコイツに苛立ちを感じる時があります。



こいつです。


いわゆるウェルナットなんですが、コイツがまた簡単にクセ付いて
抜けなかったりハマらなかったりするんですよ…
シリコンスプレー吹けば多少は入りやすくなるんですが、
そうすると今度はネジ締める時に空回りしやがったりしてもうね…


毎回新品に交換するにしても純正部品だと1個200円とかするんで
×6だと1200円…。さすがにツライです。


で、私は代用品としてホームセンターで売ってるコレを使っています。


5個入りっていうのが非常に残念でなりませんが
お値段440円(税別)でだいぶフトコロに優しいですし、
いちいち純正を取り寄せる手間も省けます。


但し純正が規格H-1032に対し、コレは10-SLというタイプで
長さが若干違います。(↓左:純正 右:代用品)


一応スクリーンはガッチリ固定できてますので問題は無いかと


ネジとかワッシャ要らないからもっと安くならないかな…w





« »
